管道QV潜望镜检测
管道QV潜望镜检测(又称QV检测)是一种采用潜望镜在检测井内对管道进行检测的方法,叫做QV检测,QV检测是管道内窥检测技术的一种,不单能够解决摄像距离满足不了管道长度以及上传速率太过缓慢不能同步等问题,而日还能够准确判断管道材质缺陷,腐蚀程度及具体位置,其检测结果可以作为管道健康状况的评估依据。用录像的方式对管道内部的沉积、管道破损、异物穿入、渗漏、支管暗接等状况进行监测和拍摄,可以长距离清晰的看清并记录管道内部的一切状况,然后视频传到地面主控机显存起来。由专业人员对所有的录 像资料进行分析,系统全面的搞清管道的基本情况,了解其排水质量及运行情况,以及出水口的位置和管道的受损程度,书写管道检测报告,为管道的维护和修复提供经济、高效的检测方法。

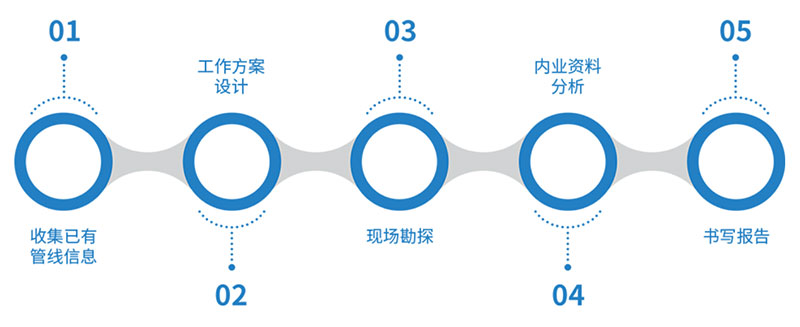

工艺流程

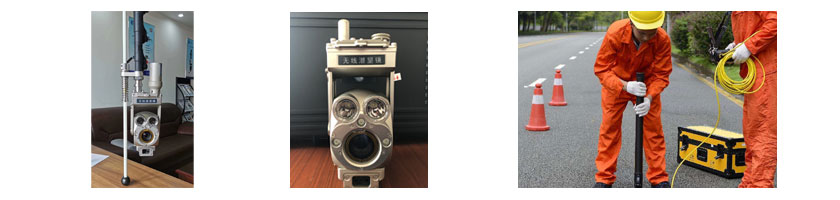

检测设备
QV检测系统主要是由三部分构成:主控器安装摄像头的手提竿、用来连接主控器和手提竿的线缆。主控器可以用背带拴在操作员的胸前,操作员可以通过调控主控器来调节摄像头自由旋转,镜头拉伸,拍摄和观察同步进行,并将原始资料保存在主控器内,以供做进一步的分析。管道潜望镜整个检测系统设备由以下几部分组成
(1)控制器(2)摄像镜头(3)聚光照射灯(4)影像显示屏(5)手持支杆(6)电池
录像分析

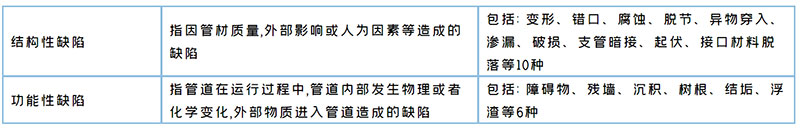

QV技术的重点工作是对录像资料的解读分析,看管道内是否存在缺陷、缺陷的类型、级别和数目。缺陷一般分为结构性缺陷和功能性缺陷两大
技术指标

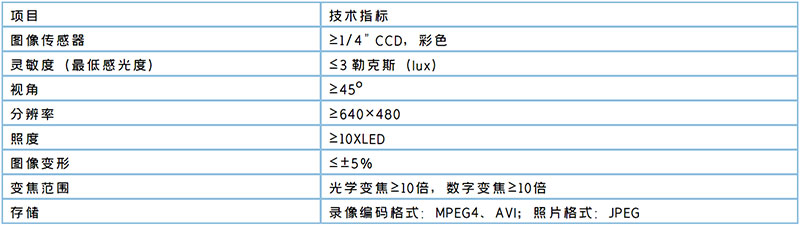

管道潜望镜检测设备主要技术指标
工艺特点
适应管径范围为100mm~2000mm,分辨率大于或等于200万像素,能用于绝大多数常见管道

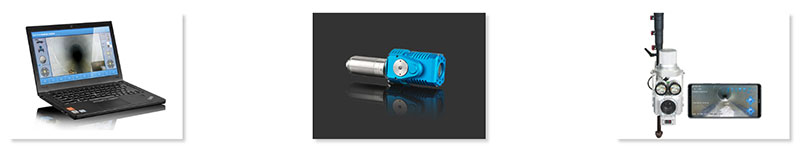

可在任何windows系统平台的硬件设备进行安装，通过无线连接潜望镜探头，打开软件即可对管道潜望镜进行控制操作，大大提高了设备的便携性的同时减小设备故障率
检测过程快速便捷,便于携带
操作简单,单人即可完成检测,常用于排水管道日常巡检
集成度高、组装方便、小巧轻便、采用内置高性能电池供电,适合野外移动工作环境可拆卸电池设计,保证了工作时长,避免了因单块电池电量不足造成检测中断
